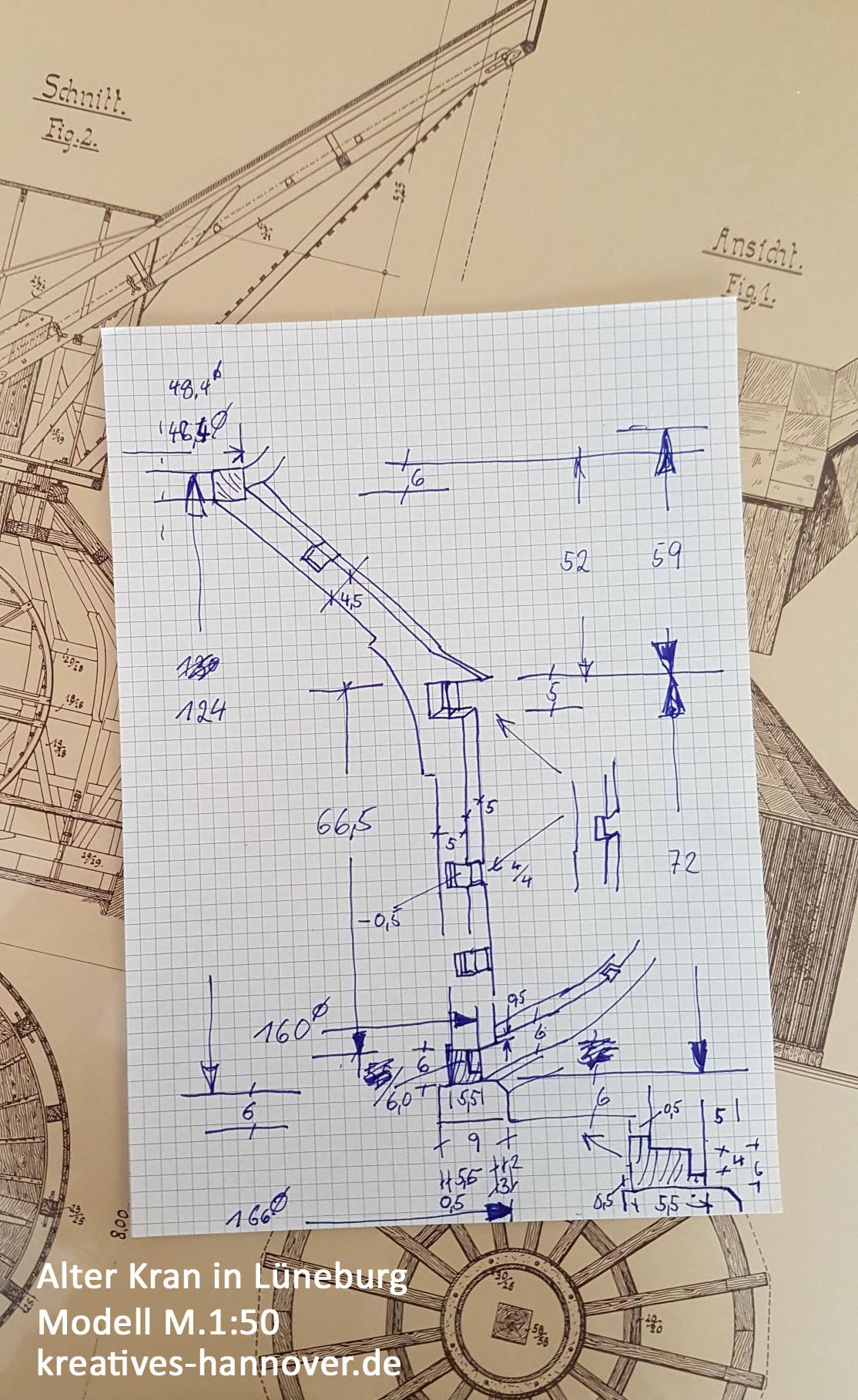

In der Zwischenzeit sind wir mit unserem Modell ein gutes Stück vorangekommen. Nach den ersten Recherchen und Ideen aus Teil 1 ging es nun in die konkrete Umsetzung: Zunächst haben wir in Handskizzen und technischen Zeichnungen erarbeitet, wie sich die komplexe Konstruktion des Krans möglichst originalgetreu und zugleich modellgerecht umsetzen lässt.
Auf dieser Grundlage wurden anschließend alle Bauteile detailgenau in unser CAD-Zeichenprogramm übertragen. Dabei war uns besonders wichtig, die charakteristischen Strukturen des historischen Fachwerks exakt nachzubilden und gleichzeitig eine stabile Bauweise für das Modell zu gewährleisten.

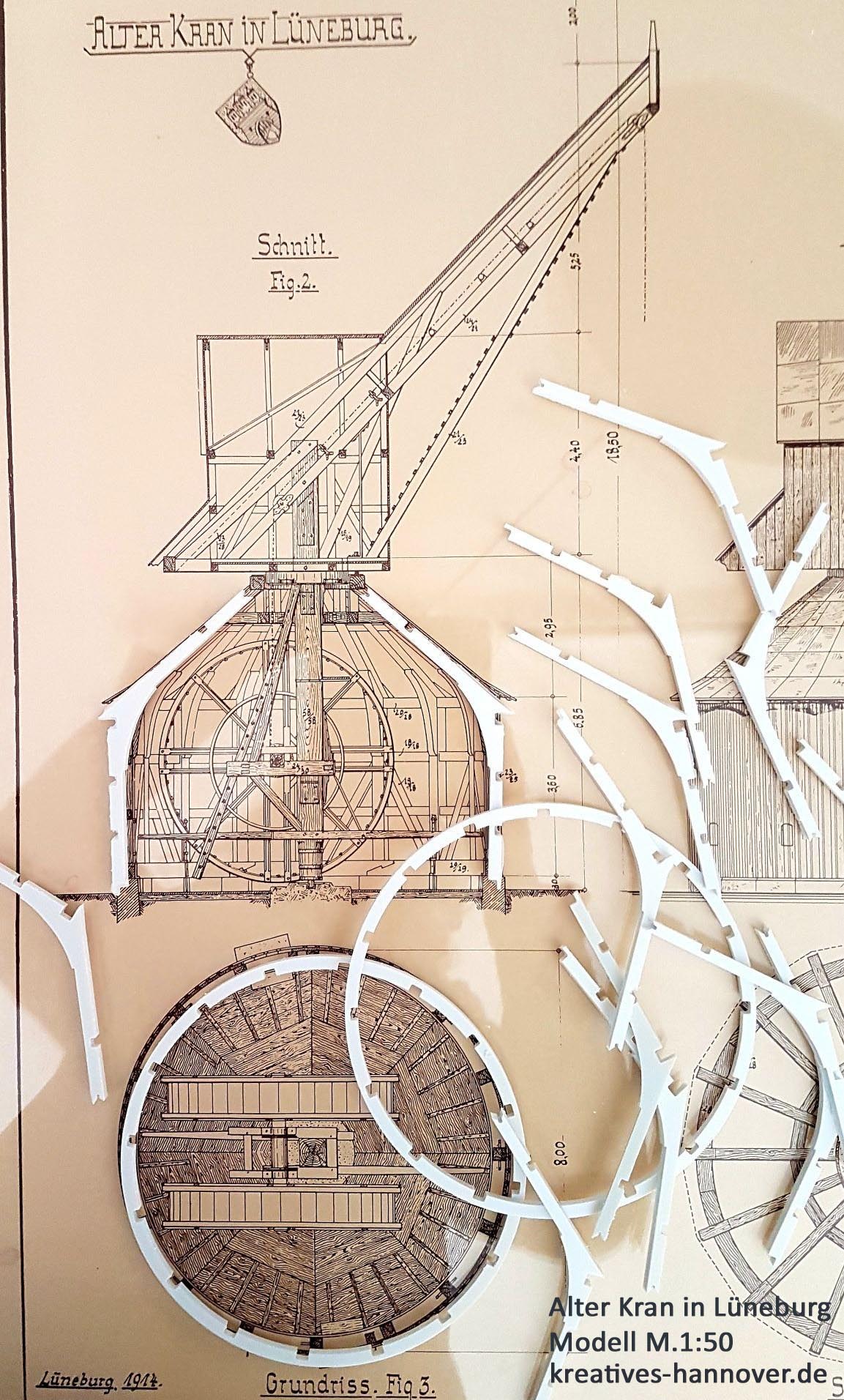

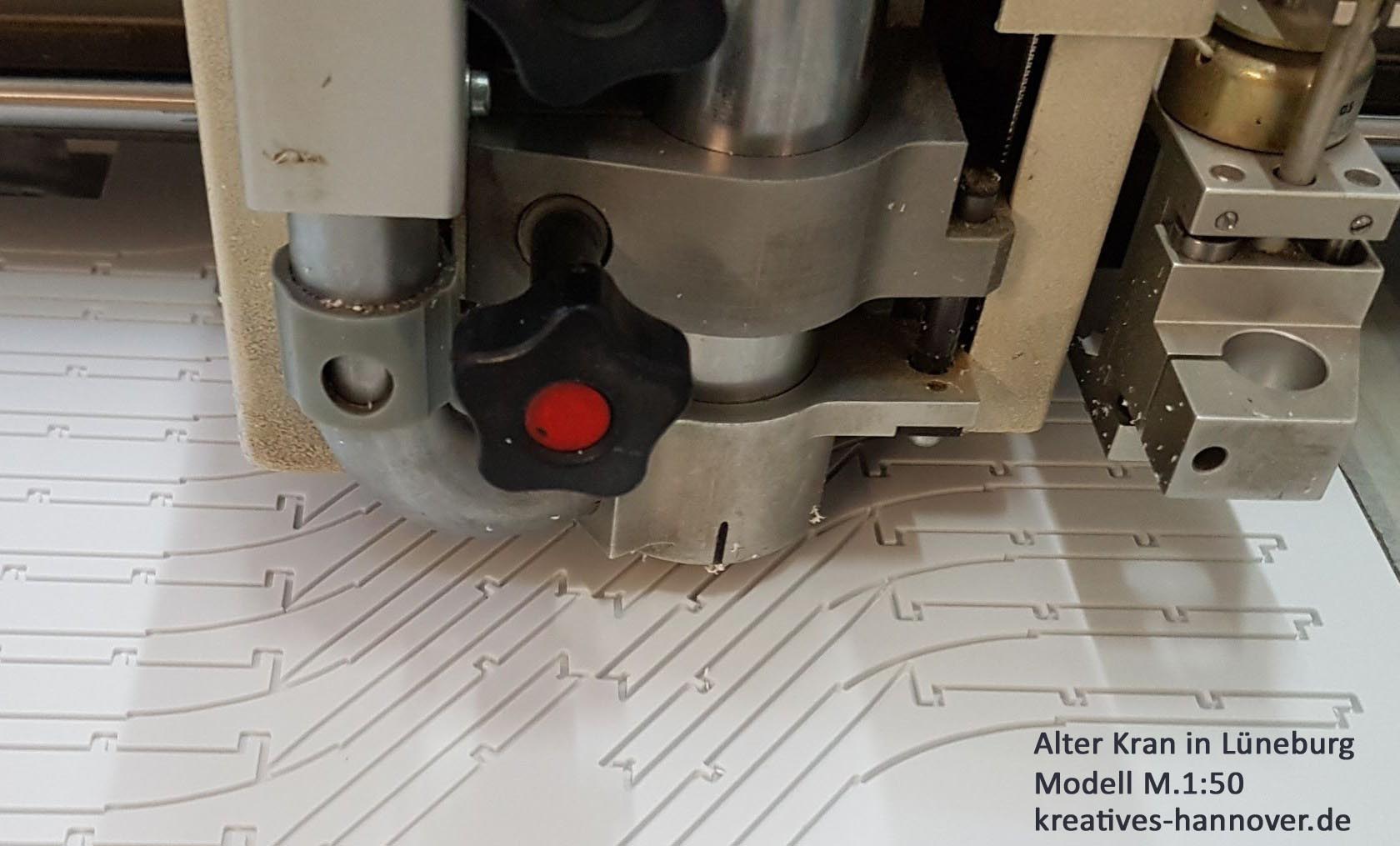

Die fertigen digitalen Entwürfe dienten als Basis für die Produktion: Mit unserer CNC-Fräse haben wir die einzelnen Komponenten präzise aus Polystyrol ausgearbeitet. Dieser Schritt erforderte nicht nur Genauigkeit in der Planung, sondern auch eine sorgfältige Abstimmung der Fräsparameter, um saubere Kanten und passgenaue Verbindungen zu erzielen.

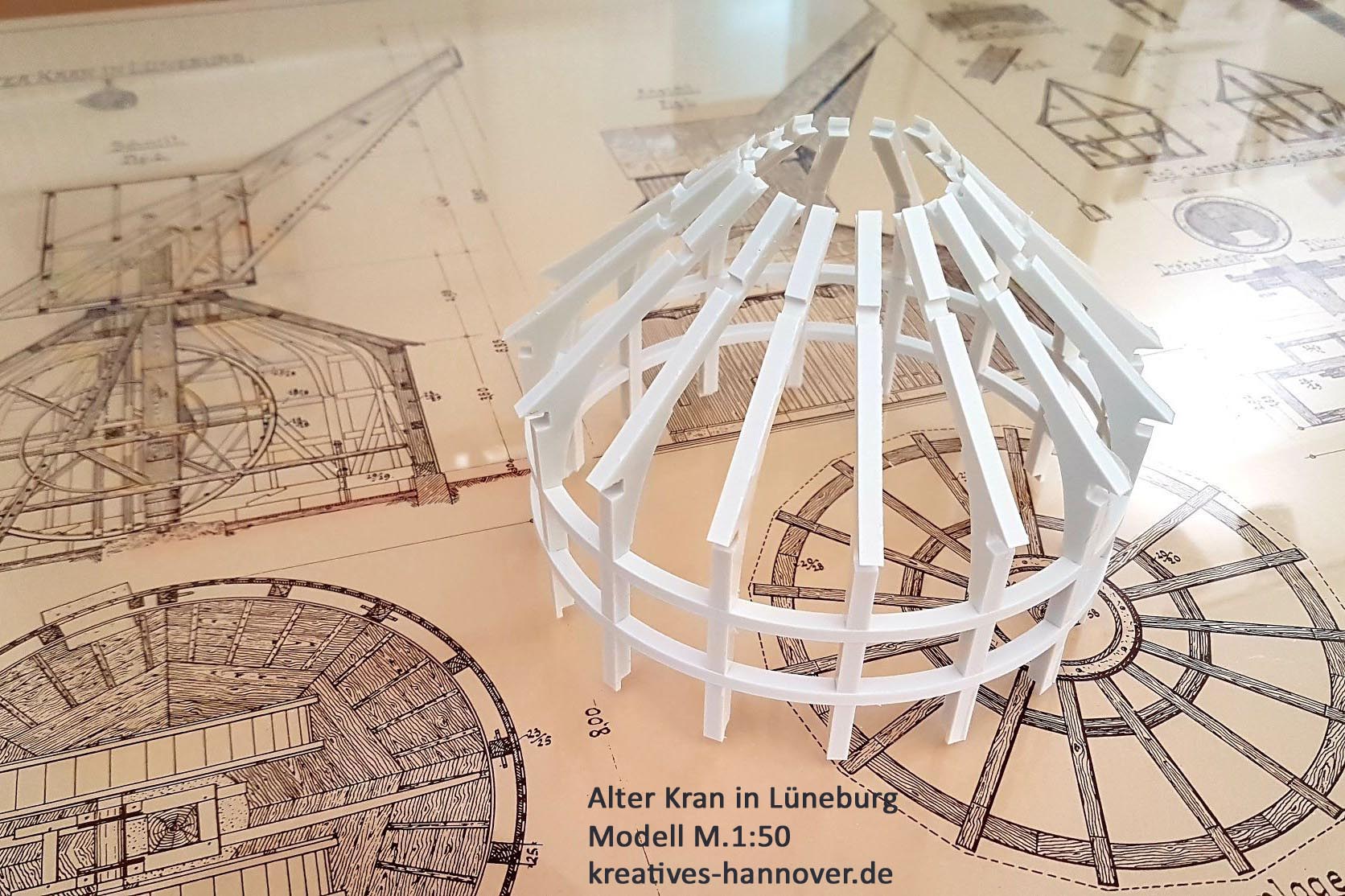

Im nächsten Schritt begann die eigentliche „Zimmermannsarbeit“ im Miniaturformat. Stück für Stück haben wir die gefrästen Teile zusammengesetzt und miteinander verbunden. So entstand nach und nach das tragende Gerüst des Krans. Um dem Modell eine authentische Anmutung zu verleihen, wurden die Bauteile abschließend in einem realistischen Holzton gespritzt.

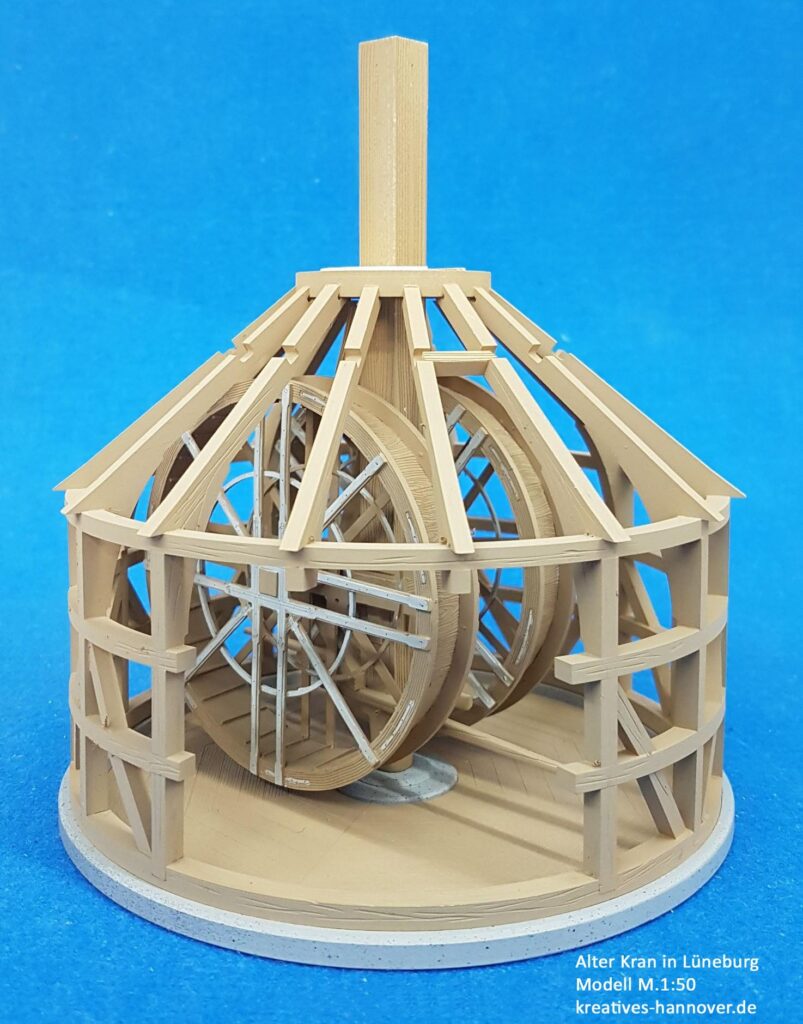

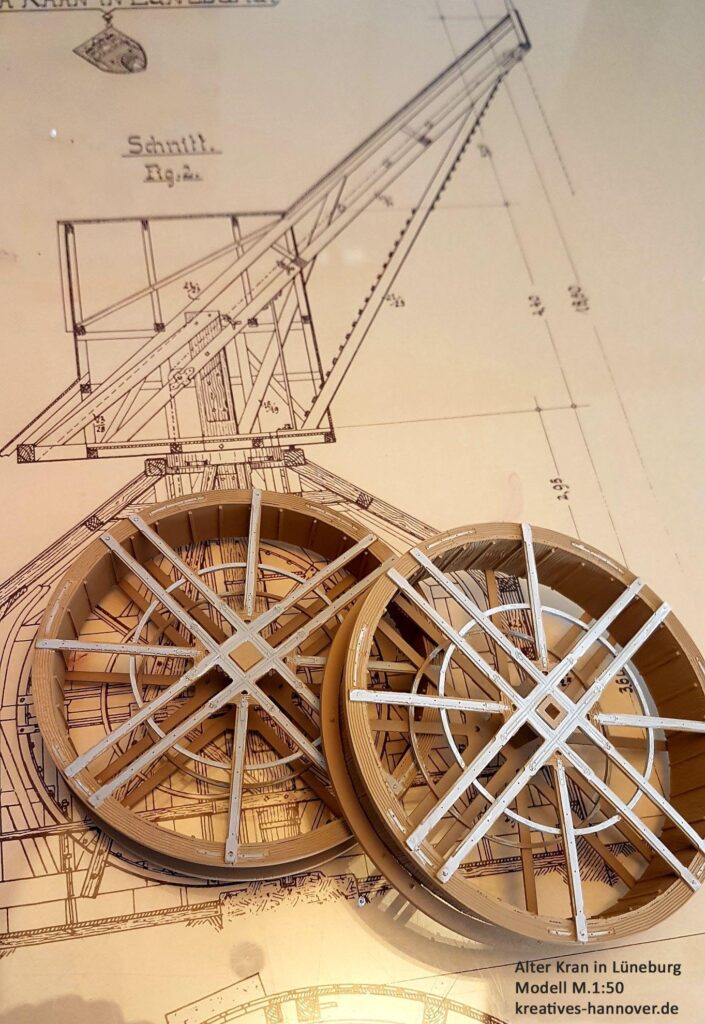

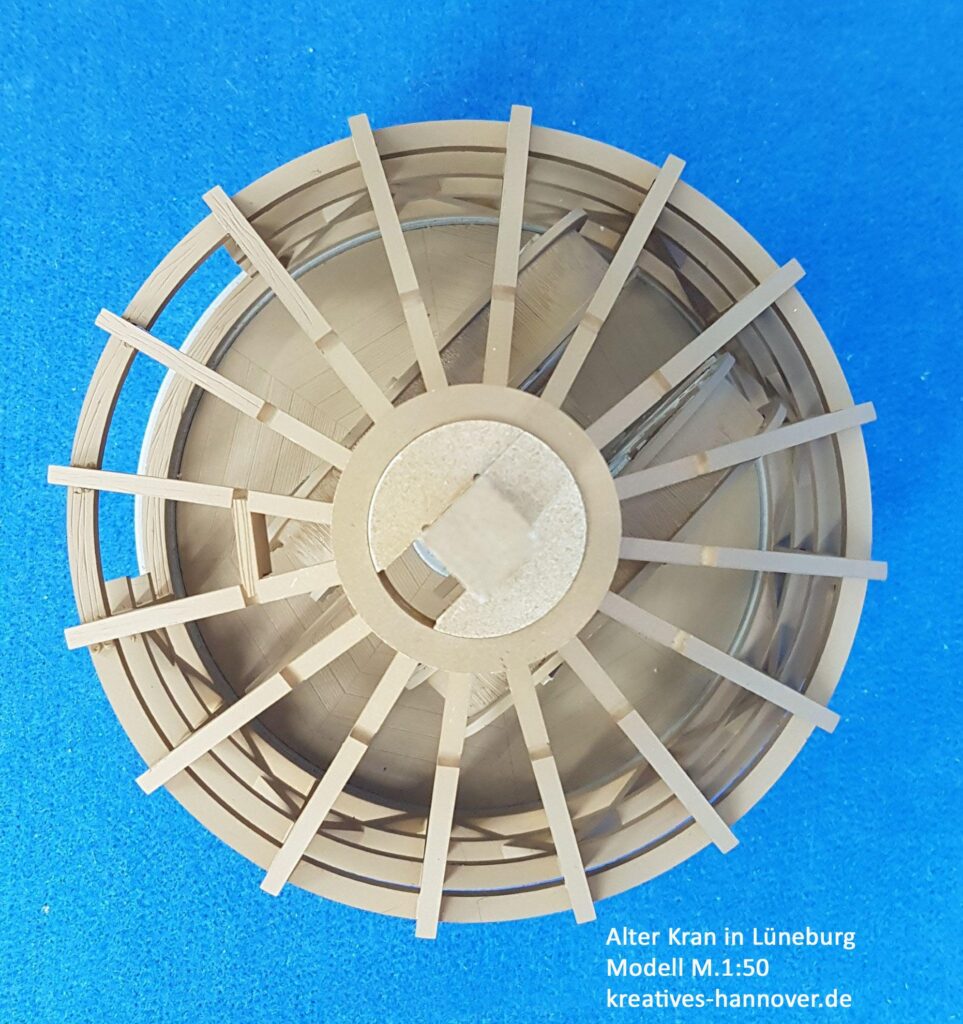

Aktuell ist die Grundkonstruktion des Tragwerks fertiggestellt. Dazu zählen das Fachwerk selbst, die Sparrenlage sowie die Treträder im Unterbau – zentrale Elemente, die bereits jetzt die technische Raffinesse des historischen Vorbilds erkennen lassen.

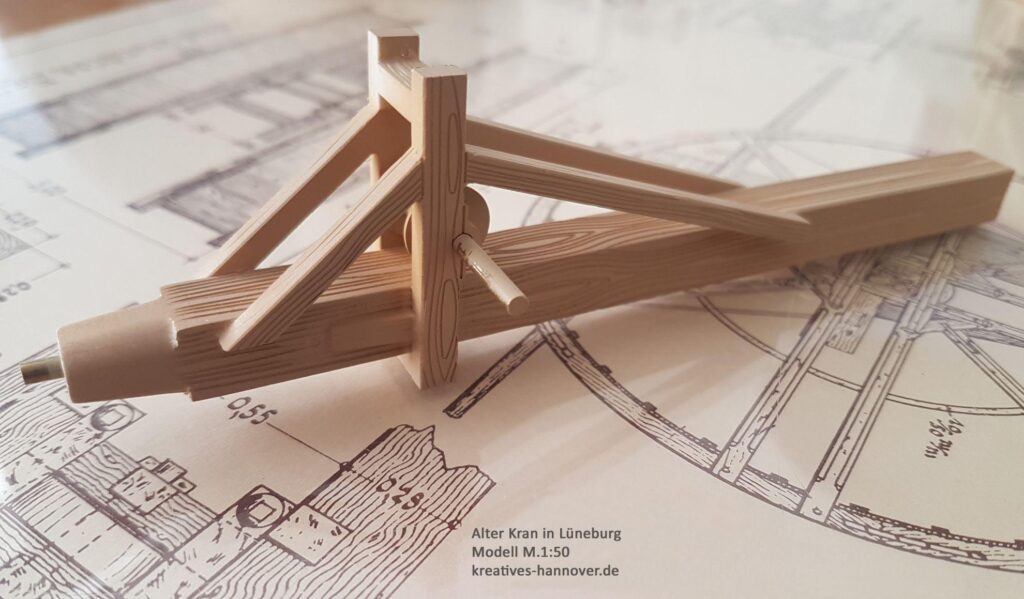

Im nächsten Schritt widmen wir uns dem drehbaren Kranaufsatz und der äußeren Verkleidung. Dabei haben wir uns bewusst dafür entschieden, Teile des Modells offen zu lassen, sodass die innere Konstruktion und Mechanik sichtbar bleiben – ganz im Sinne unseres Anspruchs, nicht nur die Form, sondern auch die Funktion erlebbar zu machen.
Bleibt gespannt auf den nächsten Beitrag, in dem wir Euch mitnehmen in die nächste Bauphase und weitere spannende Details unseres Projekts zeigen werden!
