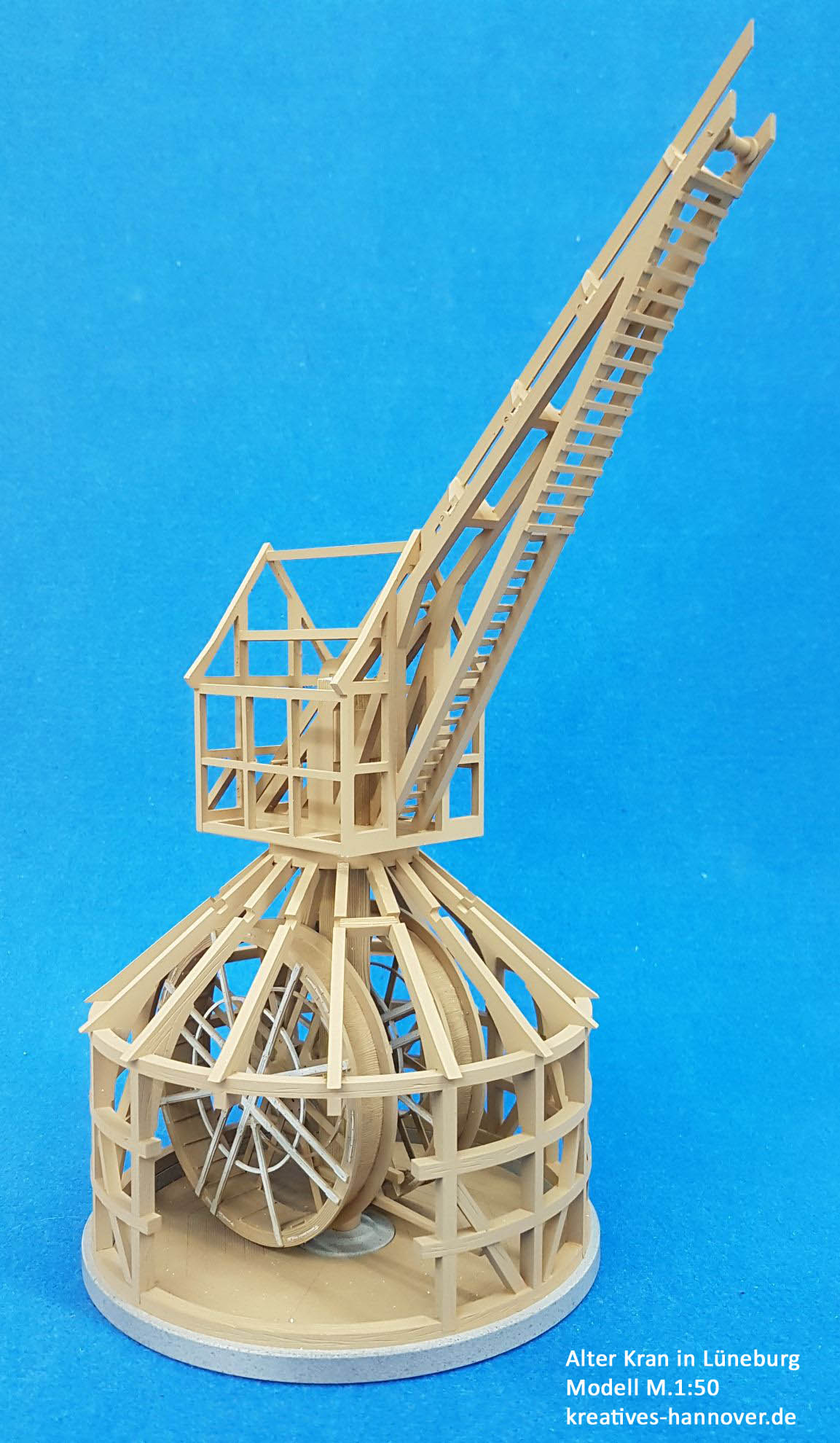

Inzwischen haben wir einen weiteren wichtigen Meilenstein erreicht: Der Kranaufsatz ist fertiggestellt. Damit ist nun das gesamte Tragwerk unseres Modells komplett aufgebaut und die charakteristische Form des Alten Krans deutlich erkennbar.

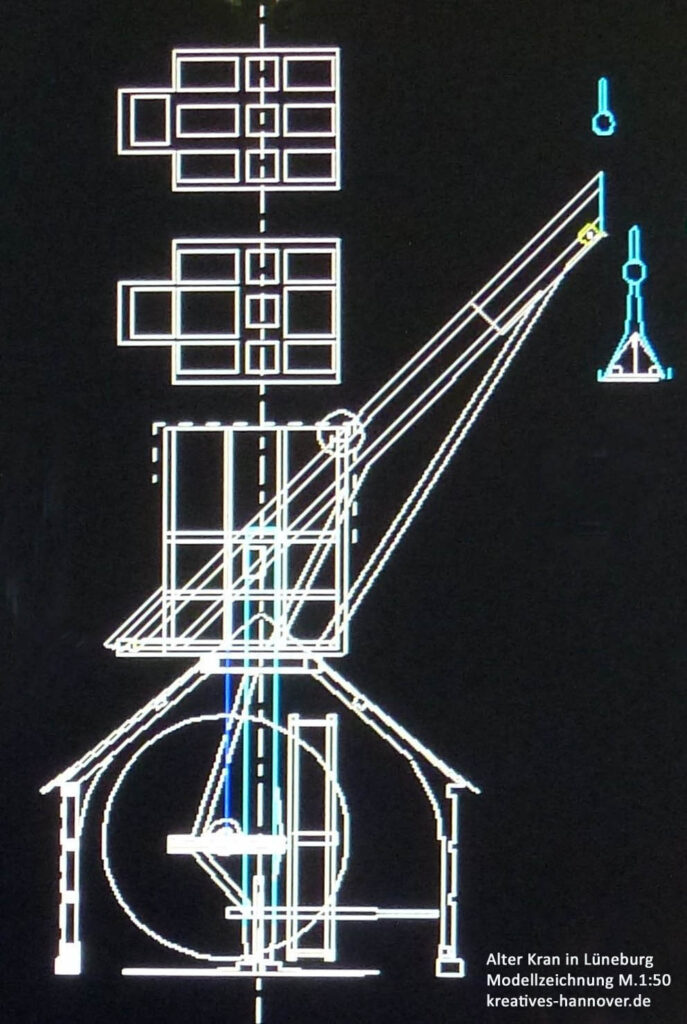

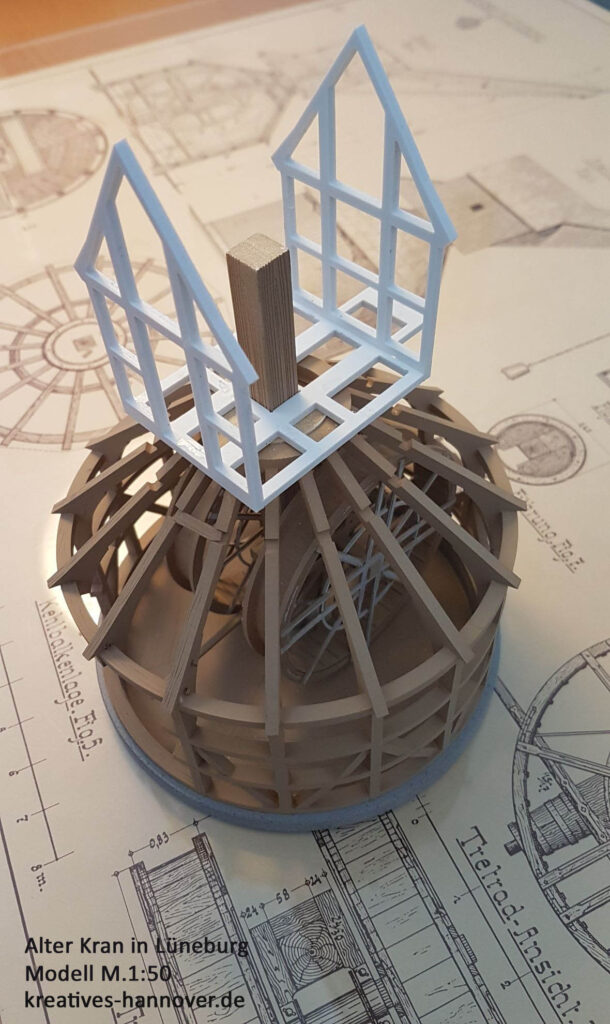

Wie bereits bei den vorherigen Bauabschnitten wurden die einzelnen Bauteile des Aufsatzes zunächst präzise in unserem CAD-Programm konstruiert und anschließend mit der CNC-Fräse aus Polystyrol ausgearbeitet. Zuerst entstand der Hauptbaukörper des drehbaren Kranaufsatzes mit seinem markanten Satteldach. Besonders anspruchsvoll war dabei die Anfertigung und exakte Einpassung des Kranauslegers, da hier viele Bauteile präzise aufeinander abgestimmt werden mussten.
Ein besonderes Augenmerk lag auf der Darstellung der historischen Hebemechanik. Im Bereich der Treträder haben wir zwei äußerst filigrane Ketten aufgewickelt und diese über mehrere Führungsrollen bis zur Spitze des Auslegers geführt. Genau wie beim historischen Vorbild dienten diese Ketten dazu, Lasten zu heben und zu bewegen. Die gesamte Mechanik wurde von uns funktionsfähig umgesetzt und vermittelt einen anschaulichen Eindruck von der technischen Raffinesse des Originals.
Damit das Modell später auch als Blickfang wirken kann, haben wir zusätzlich einen Sockel angefertigt. In diesem ist die komplette Elektrik für die Beleuchtung untergebracht. Über einen Lichttaster lässt sich nun der Innenraum des Krans stimmungsvoll ausleuchten, wodurch sowohl das Fachwerk als auch die Mechanik besonders gut zur Geltung kommen.
Als nächstes widmen wir uns der äußeren Verkleidung des Krans. Dabei werden wir bewusst nicht alle Bereiche verschließen: Teile des Modells bleiben offen, sodass die innere Konstruktion und die funktionsfähige Mechanik weiterhin sichtbar bleiben. So wird nicht nur die äußere Erscheinung des Alten Krans nachvollziehbar, sondern auch seine technische Funktionsweise erlebbar.
Im vierten und letzten Teil unserer Projektserie präsentieren wir Euch dann das fertige Modell. Bleibt gespannt auf das Ergebnis!
